Comme pour l’équilibrage des roues de voiture, l’équilibrage “dynamique” consiste à mesurer l’accélération pendant que l’hélice tourne (à environ 1500 tours/min). L’équilibrage “dynamique” est plus réaliste et sensible que l’équilibrage statique, qui consiste à ajuster les poids des pales à l’arrêt. Si l’accélération mesurée est faible (<= 0,15 IPS), l’hélice est équilibrée. Au delà, il est souhaitable de lui ajouter une petite masse pour réduire la vibration.

L’appareil PB3 (http://www.smartavionics.co.uk/pb3/…) permet de mesurer l’accélération & l’angle auquel l’accélération est maximal, et si on est amené à ajouter une masse d’équilibrage, le PB3 donne des consignes sur la position et le poids à ajouter.

Le samedi 31 janvier 2015, l’ami Mike, autogiriste normand spécialiste en vibrations, ambassadeur de Smartavionics, est venu au club et les hélices de 7 ulms ont pu être vérifiés et équilibrés (pour 3 d’entre eux).

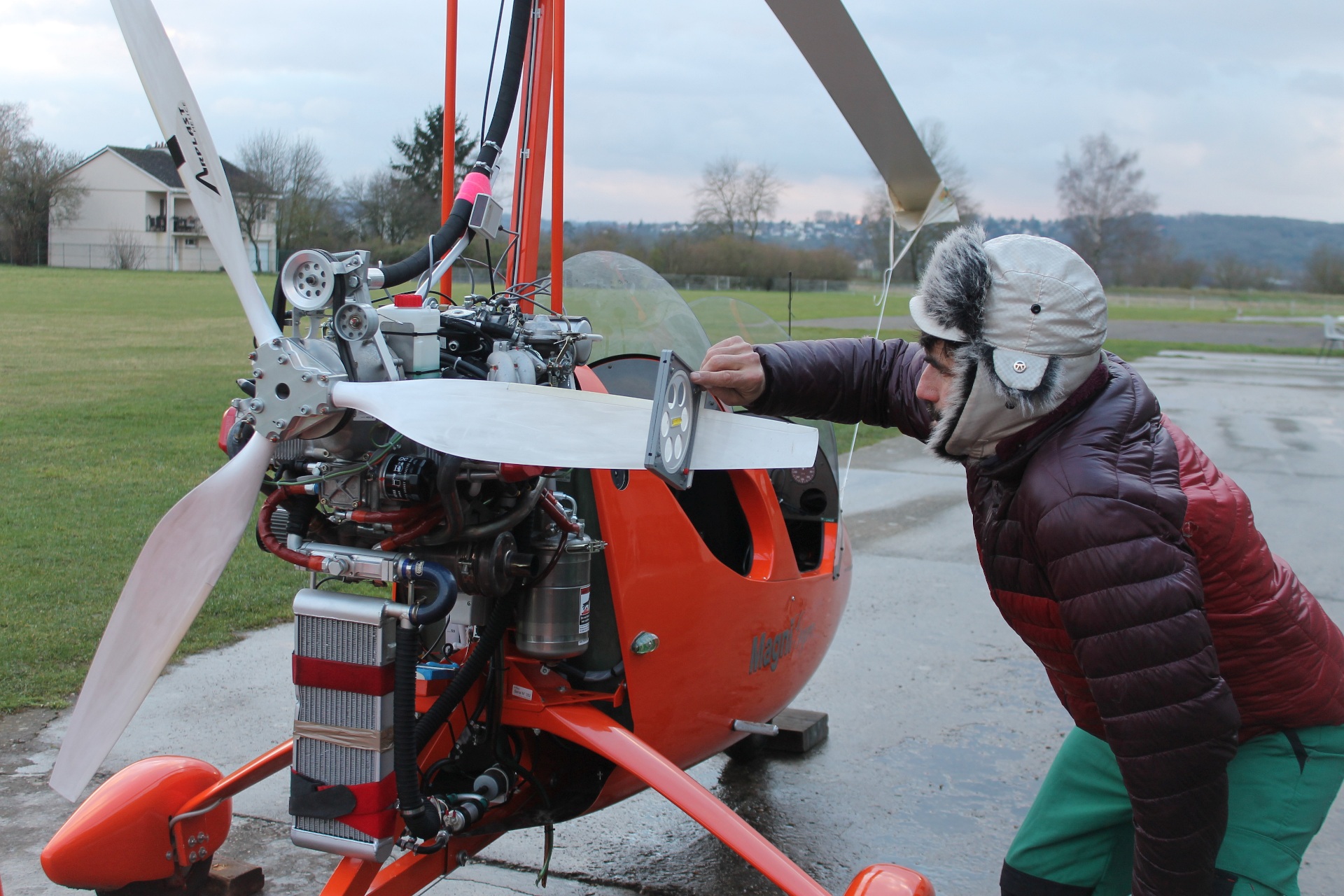

Vérification du pas des 3 pales S’assurer en premier lieu qu’aucune pale n’a un pas (pitch) différent des autres. (JPEG, 646.1 ko)

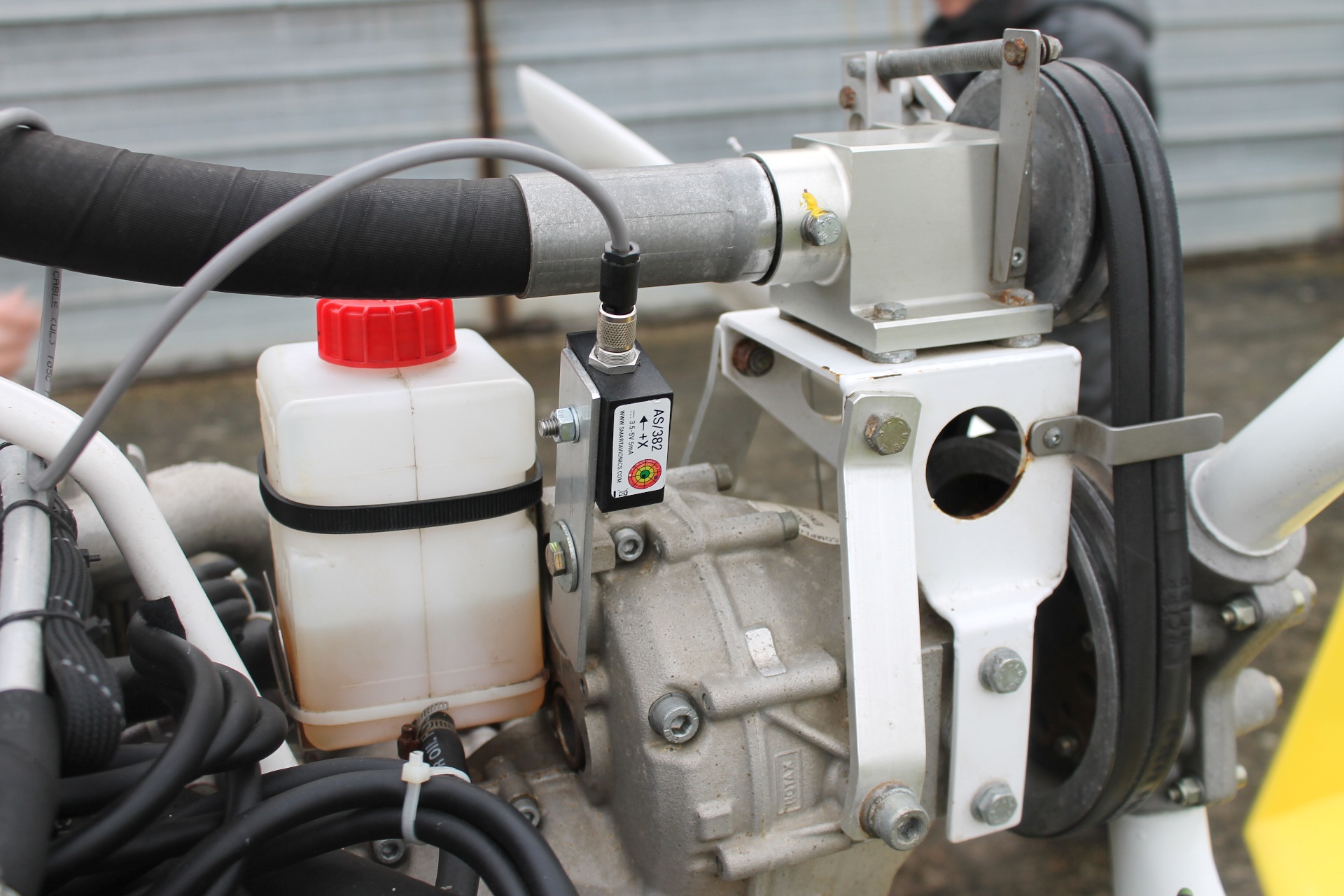

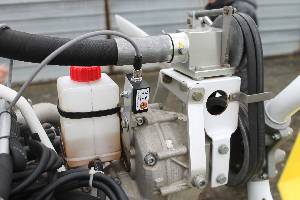

Accéléromètre sur un autogire L’accéléromètre pointe vers l’axe de l’hélice (JPEG, 508.6 ko)

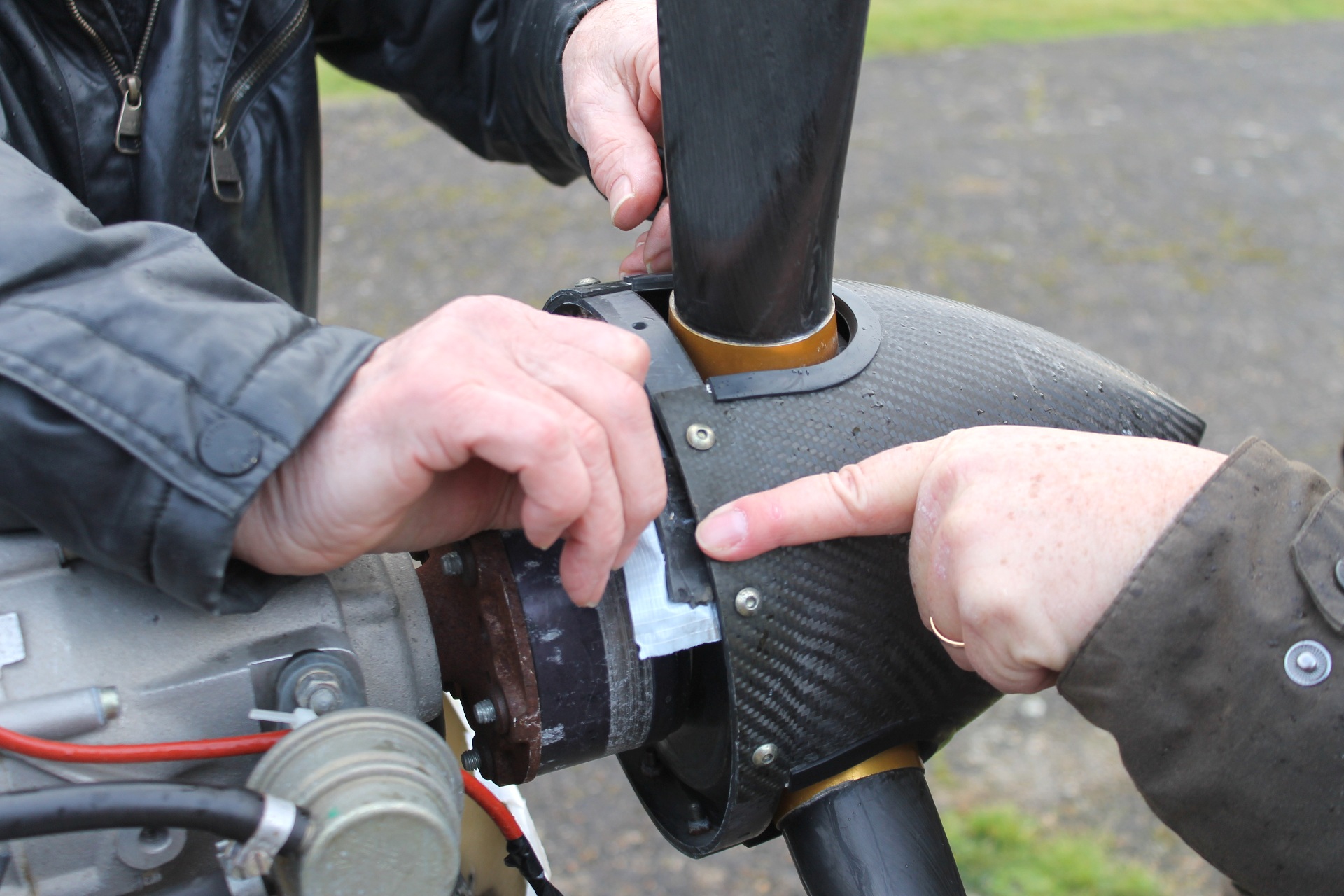

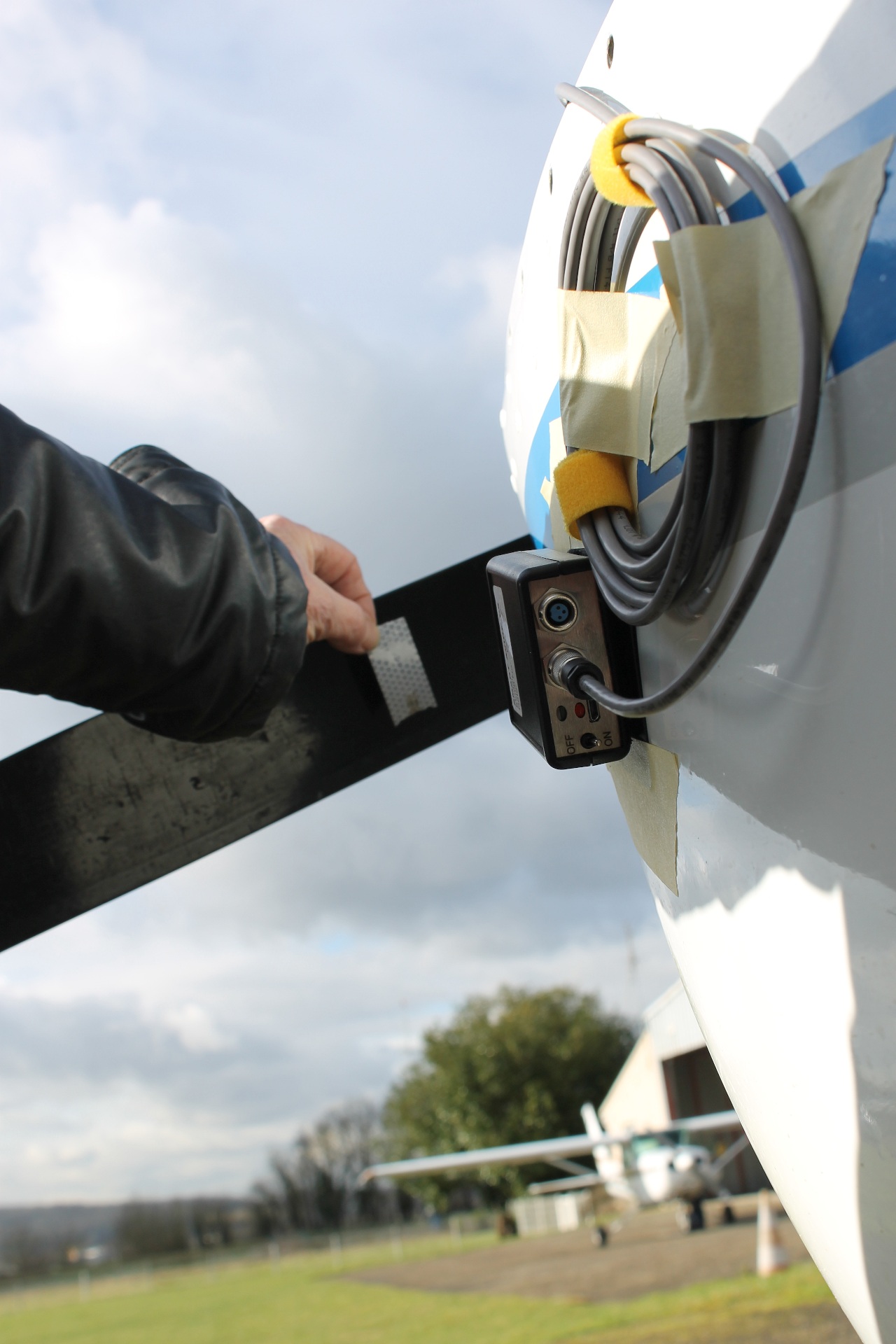

Installation du tachymètre Le Tachymètre repère le passage d’une pale d’hélice grâce à un scotch réfléchissant (JPEG, 352 ko)

L’accélération s’affiche sur une appli Android Le boitier « intelligent » PB3 envoie par Bluetooth les mesures en temps réel à l’application Android (JPEG, 761.8 ko)

Le tachymètre reçoit un rayon lumineux réfléchi à chaque tour d’hélice. Cela permet à l’application de déterminer le nombre de tours minutes (RPM), mais surtout l’angle auquel l’accélération radiale est maximale (angle par rapport à la pale qui a le scotch réfléchissant).

Nous faisons 2 autogires de Serge & Jérôme, le pendulaire Quik GT450 912S de Jean-Michel, l’Avid Flyer 582 de Stéphane.

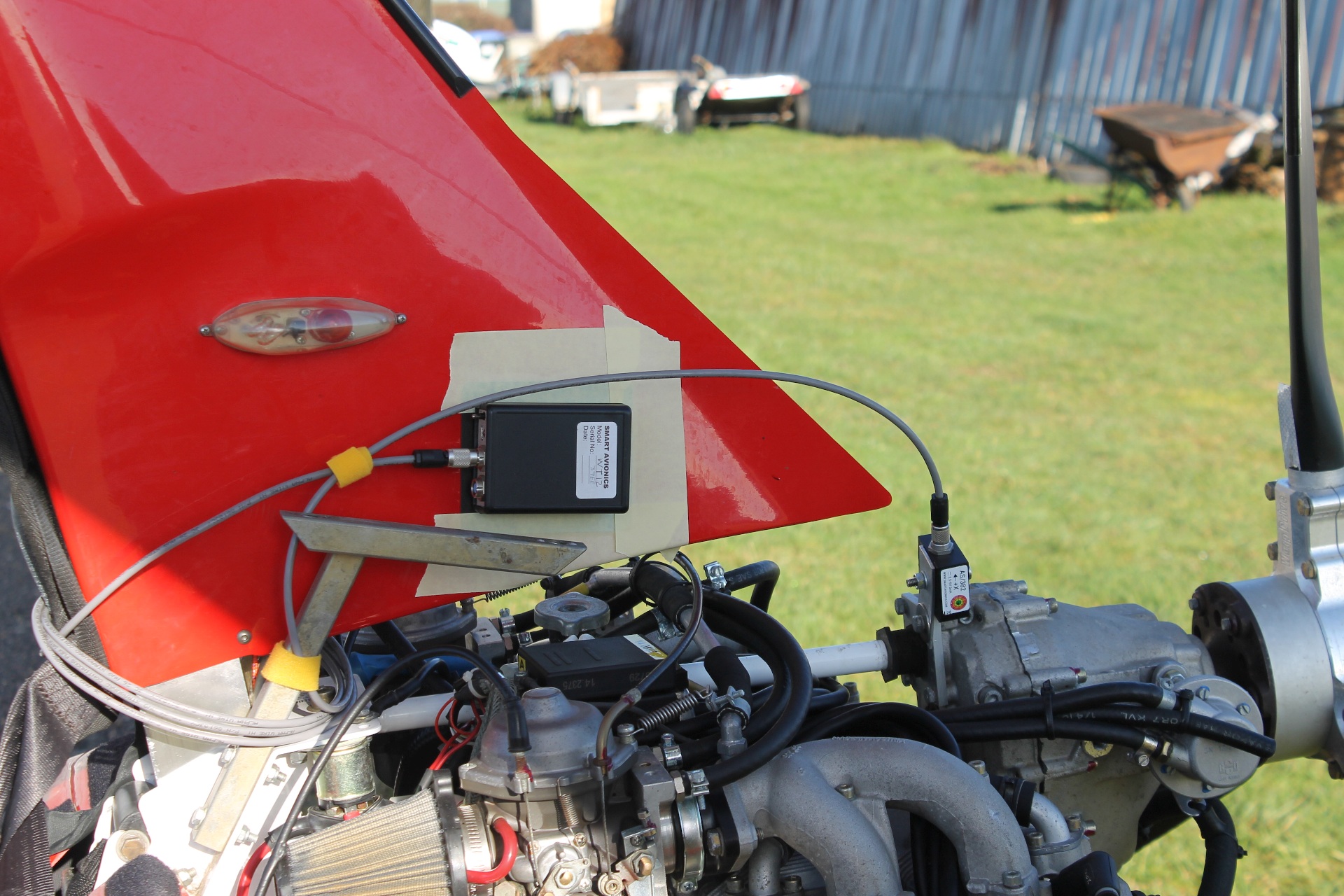

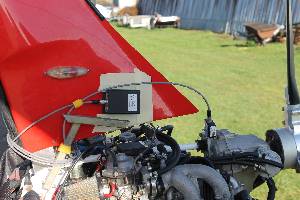

Tachy & accéléromètre sur Quik Installation des tachymètre & accéléromètre sur pendulaire Quik 912S (JPEG, 630 ko)

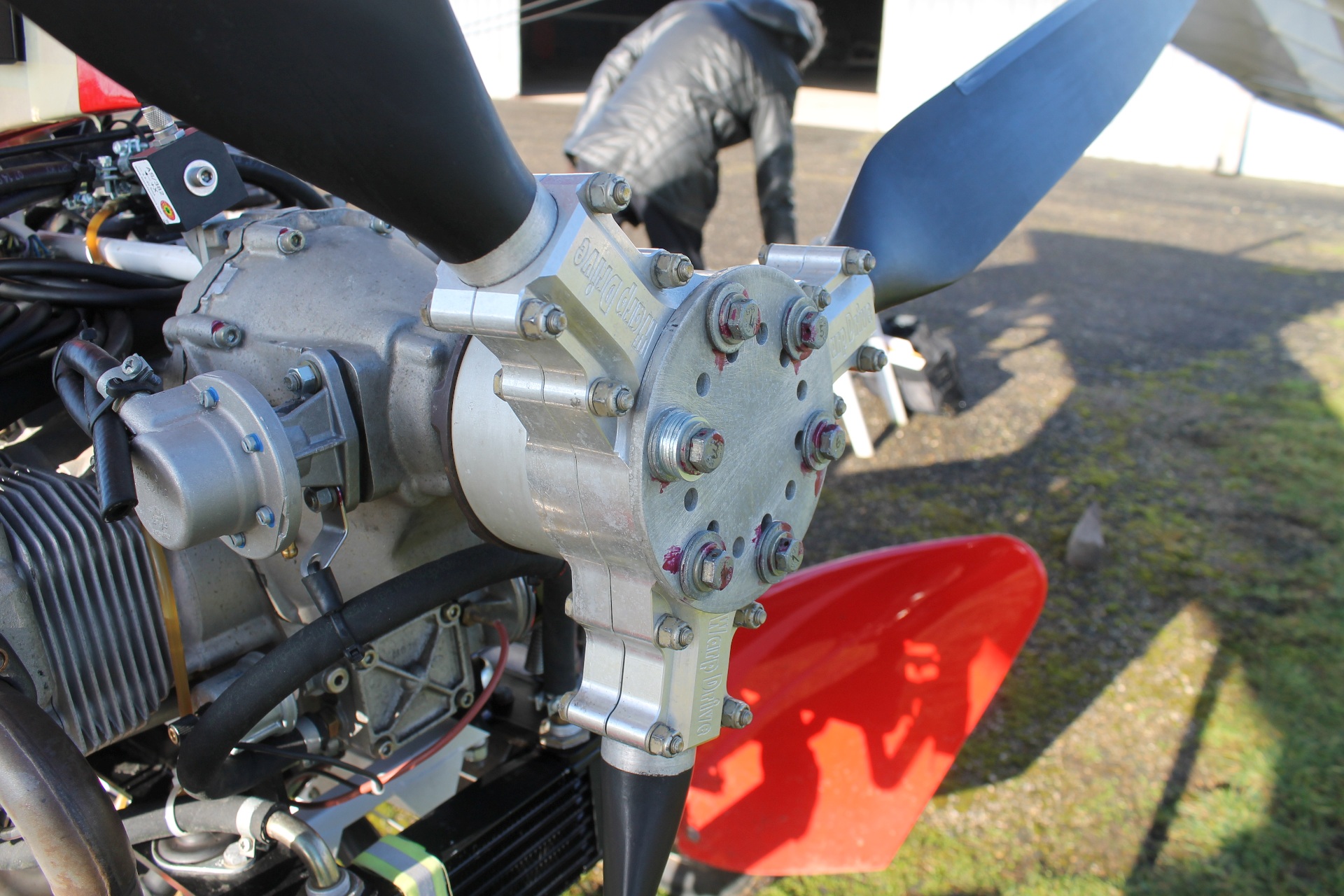

Rondelles comme masse d’équilibrage Ajout de rondelles comme masse d’équilibrage (JPEG, 624.5 ko)

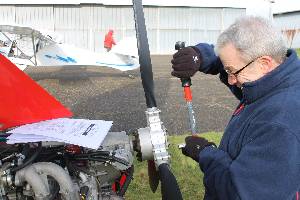

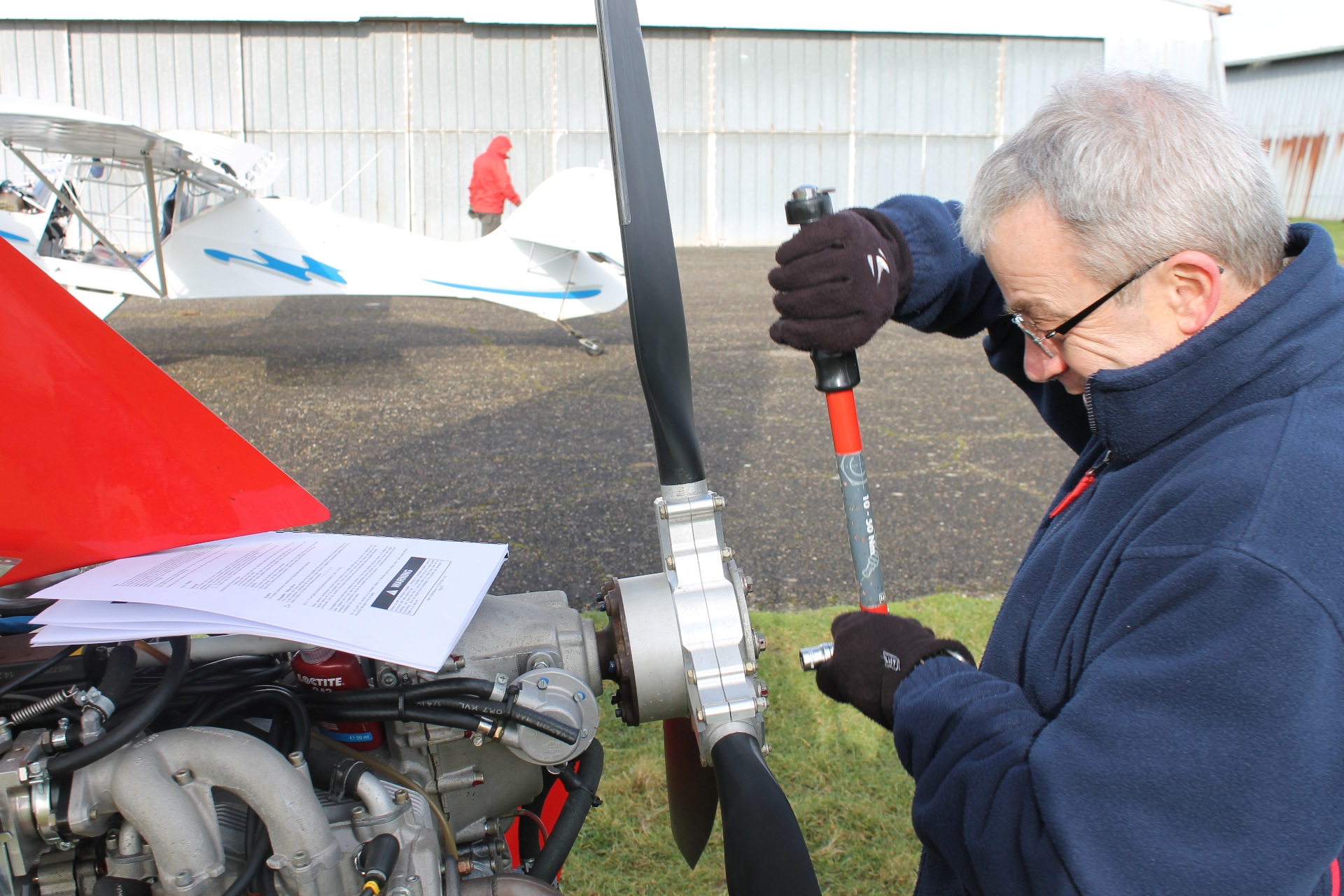

Bien resserrer au couple Resserrer au couple requis une fois le bon poids de rondelles ajouté (JPEG, 680.3 ko)

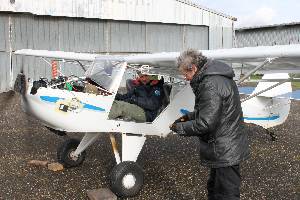

L’Avid Flyer 582 est équilibré Stéphane voulait checker car il avait changé plusieurs fois de pas d’hélice. RAS tout aposto. (JPEG, 897.3 ko)

L’après midi nous faisons le SkyRanger 912 de Jean Louis, l’Allegro 912 de Philippe & Marie

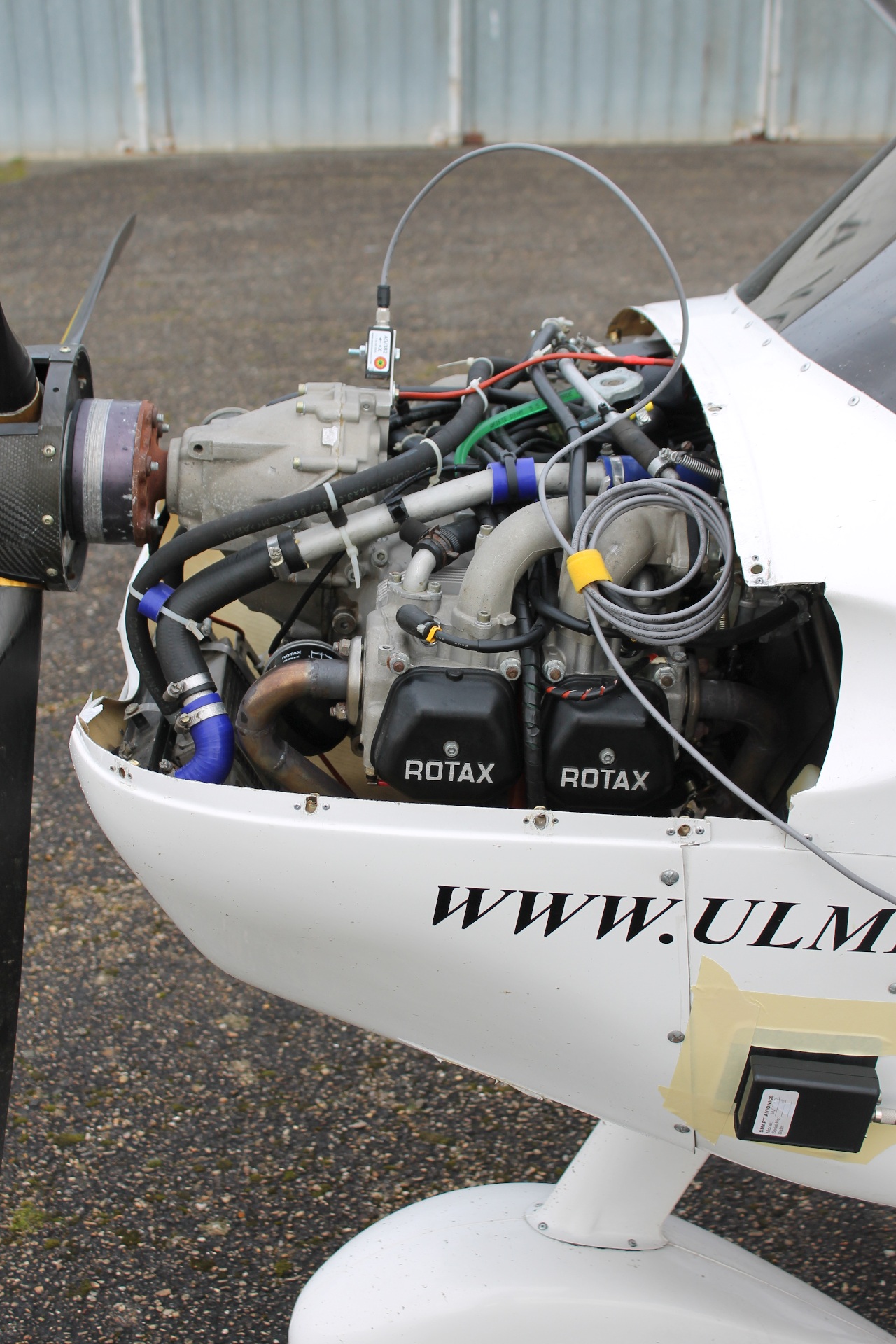

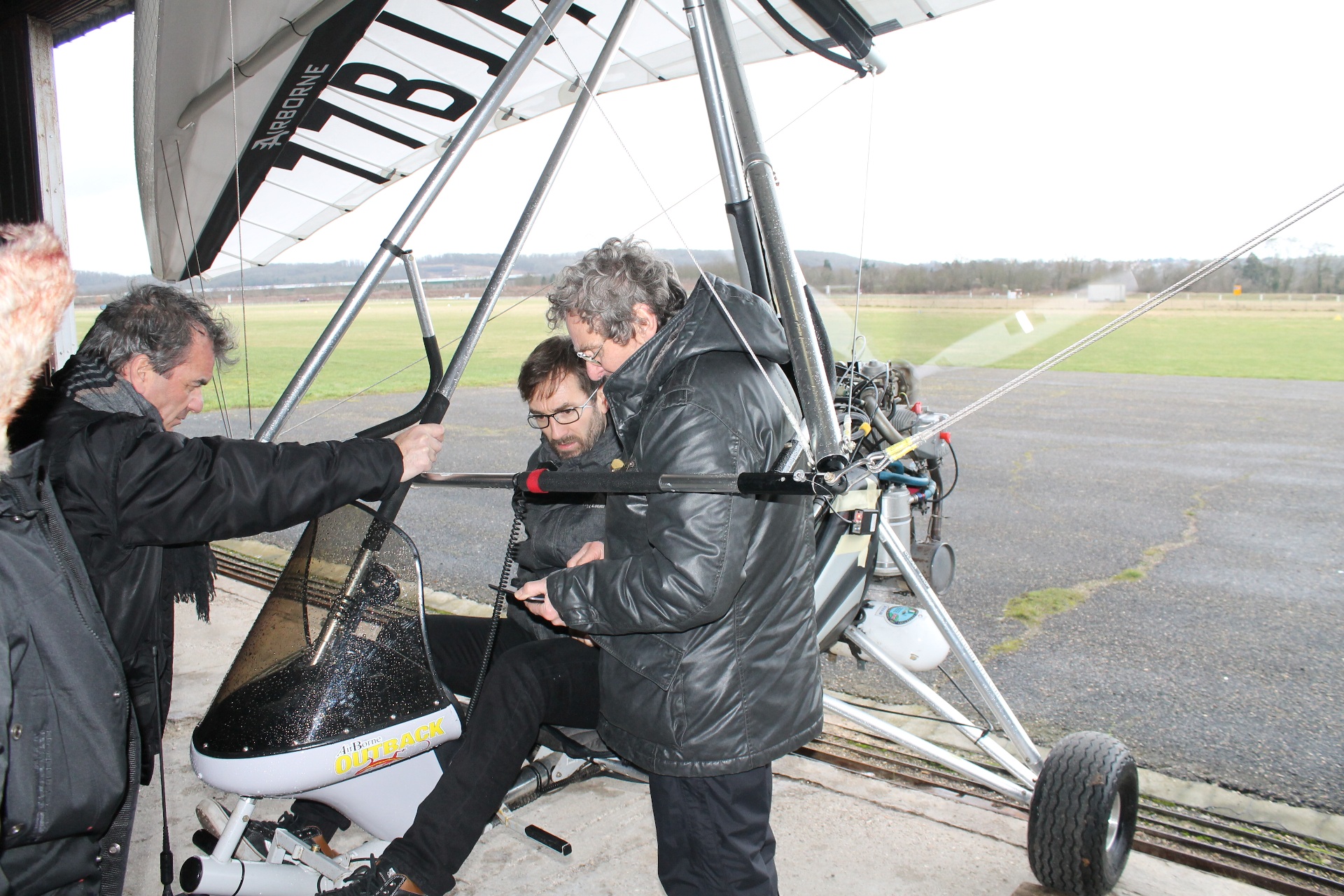

Accéléromètre & tachy sur SkyRanger Installation des tachymètre & accéléromètre sur pendulaire Sky Ranger 912 (JPEG, 612.7 ko)

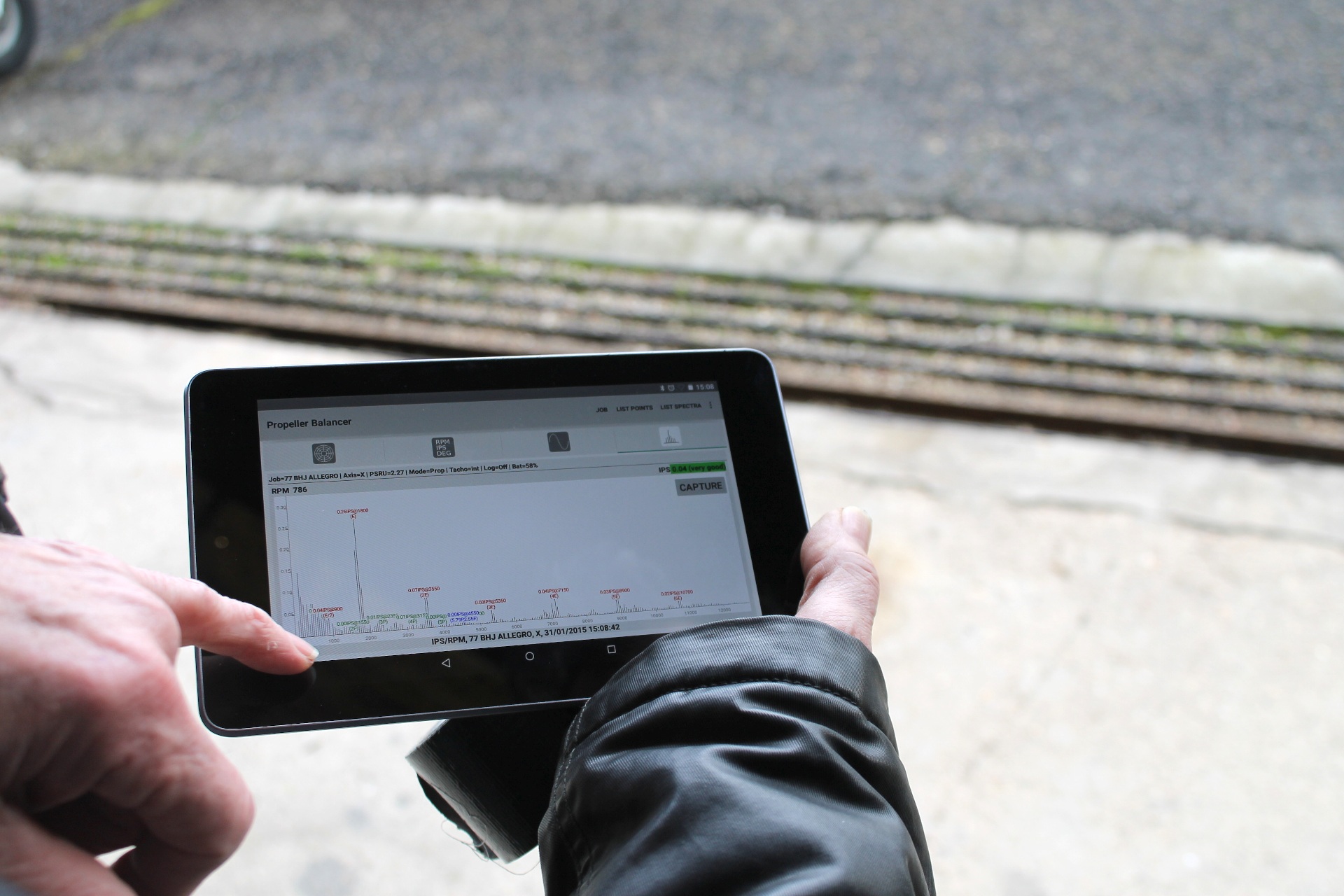

Spectre sur l’App PB3 Le spectre affiché sur le PB3 permet d’identifier les vibrations hélice & moteur (JPEG, 454.5 ko)

Masse d’équilibrage pour le SkyRanger On utilise un plomb de roue de voiture dans le cône d’hélice (spinner) (JPEG, 512.9 ko)

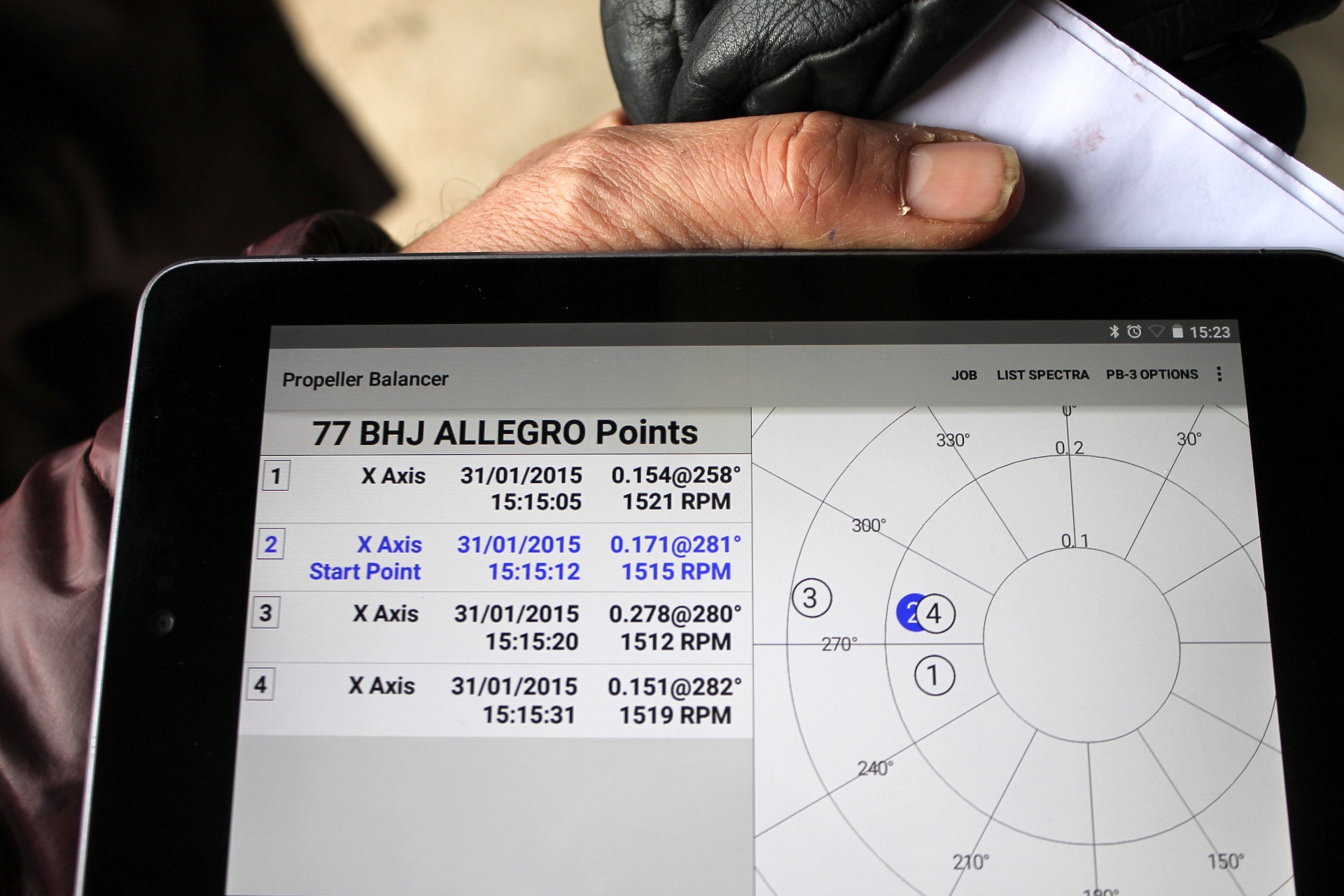

L’Allegro est bien équilibré La vibration est dans la tolérance (>=0,15 IPS (inch per second) : pas de nécessité de régler. (JPEG, 566.3 ko)

puis, last but not least : l’Airborne XT HKS de Julien & Benoit.

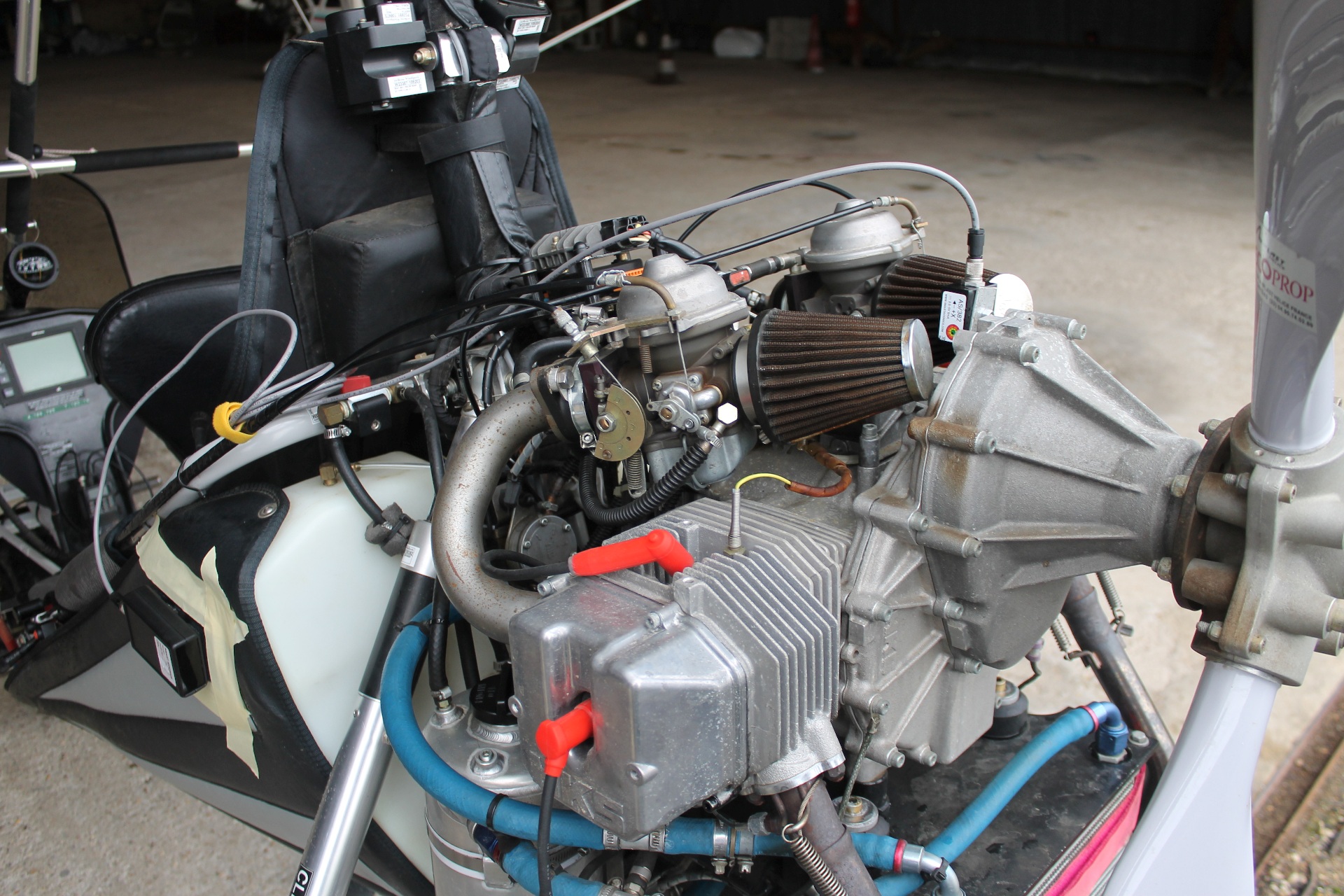

Tachy & accéléromètre sur Airborne HKS Attache des tachymètre & accéléromètre du PB3 sur Airborne XTHKS (JPEG, 711 ko)

Opération dans le hangar Pour contrer le froid et les impacts du vent variable (JPEG, 812.5 ko)

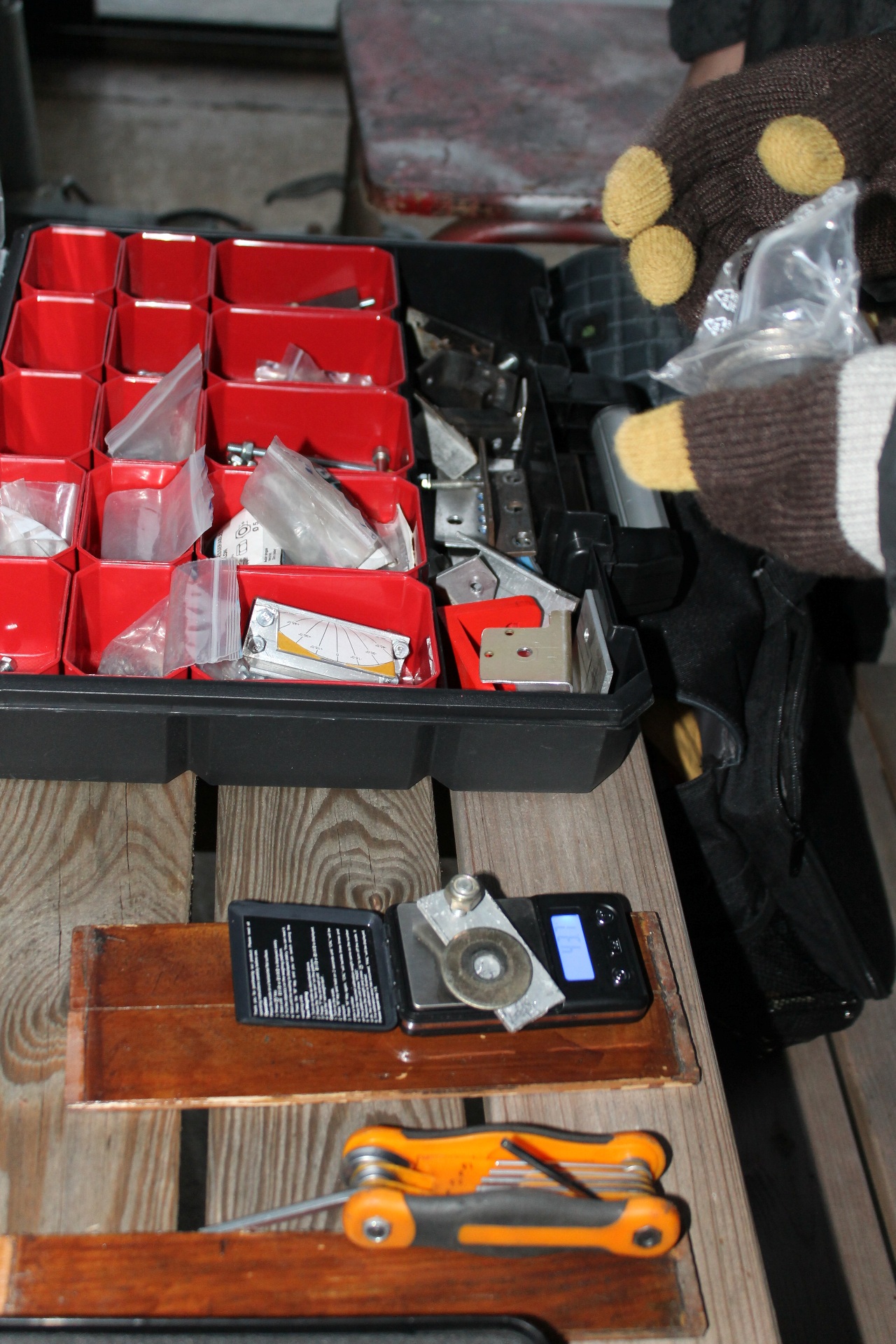

Balance de précision & quincaill. On pèse les rondelles sur une balance de précision. Il faut de la quincaillerie. Notez les gants à bouts de doits ’tactiles’ (pour manipuler la tablette Android (JPEG, 692.1 ko)

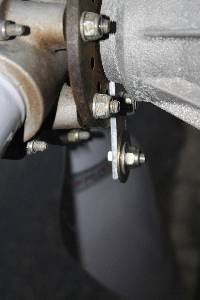

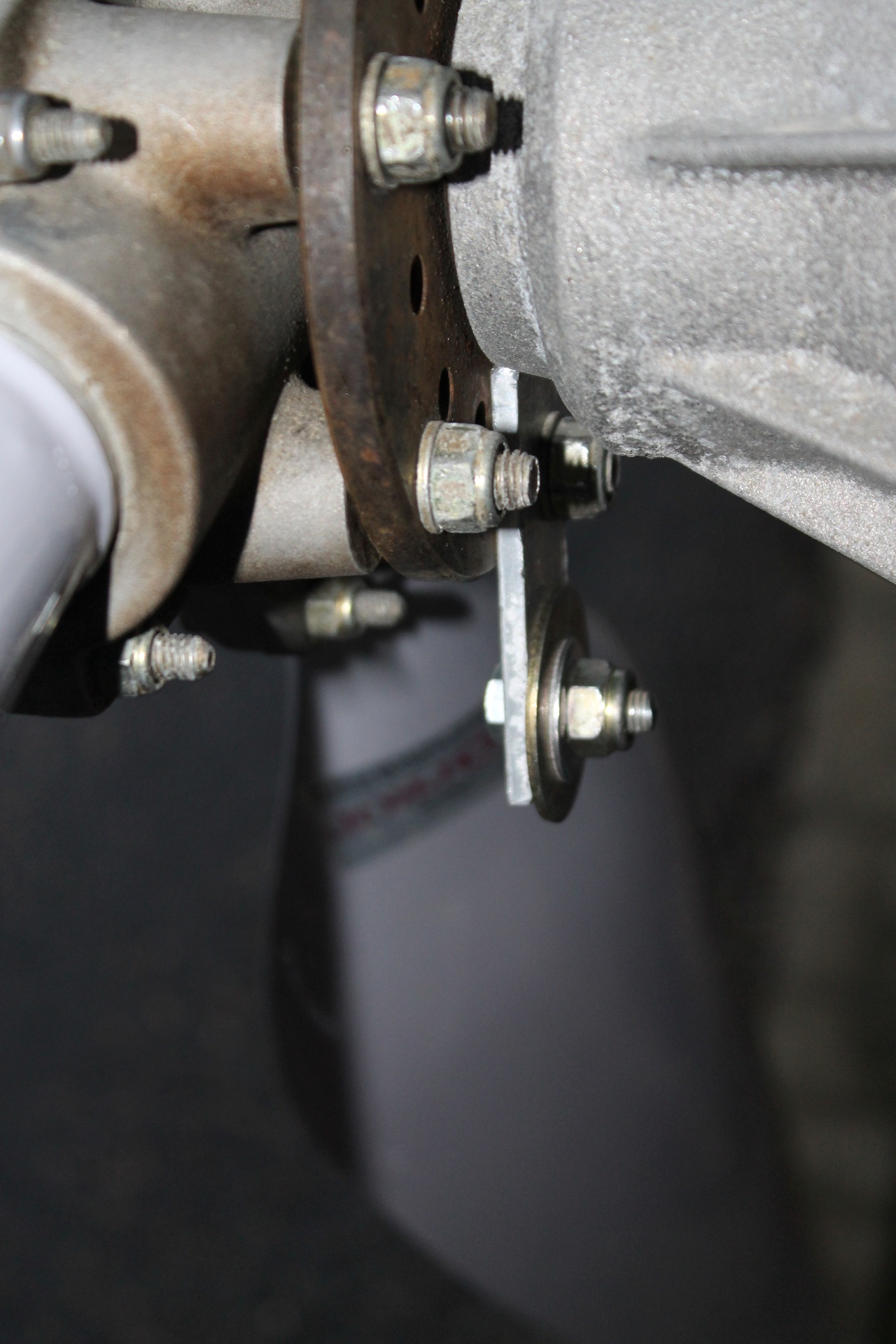

Masse d’équilibrage pour l’Airborne Les boulons étant très proche de l’axe, nous fixons les poids à une petite patte. (JPEG, 510.8 ko)

Puis le soir, repas dansant du club. Aaah, Veliplane, toujours les good vibrations !

— –

Liens vers la documentation du PB3 en Français :

http://www.sendspace.com/file/btd0re

http://www.sendspace.com/file/jyam7z

http://www.sendspace.com/file/f9mlxc

NEWS : L’équipe, De la théorie !!! Dispensés par Jean-Luc BARGUES Tous les vendredis de 18 h (arrivez à 17h30) à 19h30 voire plus pour la fin des débats… Puis tous les samedis de 15 h à 18 h avec Guy ou Philippe ou Bernard ou Jean-Roch ou Serge Parfait pour les élèves et ceux qui pensent qu’ils en ont besoin ! Voir ci-dessous ! Dites nous si vous souhaitez être là, merci bien à vous Serge et l’équipe

A + programme des cours : Thèmes abordés par les cours de nav :
  équipement minimum exigé pour le vol à vue ;
  documents nécessaires à tous les vols ;
  cartes aéronautiques et zones à statuts particuliers ;
  règle de vol à vue dans les différents espaces aériens ;
  les niveaux de vol en VFR et la semi-circulaire ;
  les différents types de navigation ;
  étude d’une navigation à l’estime : – les calages altimétriques ; – route vraie et route magnétique ; – calcul du facteur de base ; – choix de l’altitude ; – le log de nav. ; – dossier MTO et notam ; – devis de masse et de centrage ; – bilan carburant, autonomie et rayon d’action ; – déroutement….

et toutes vos questions pour approfondissement …

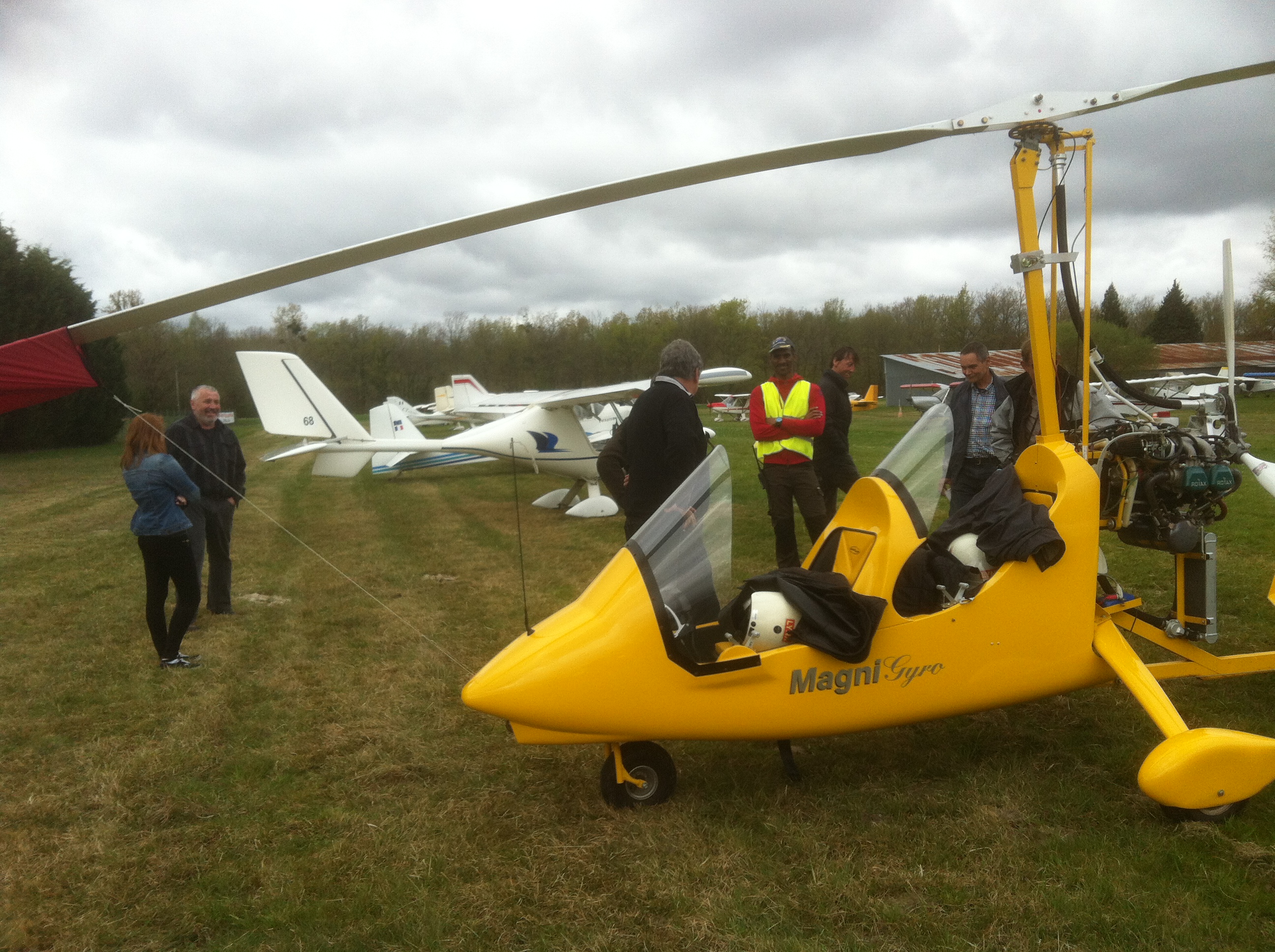

à notre arrivée L’Autogire attire toujours autant les curieux !
